Part.1密闭型防水材料是以有机高分子材料为主体，它是致密的憎水性材料，水完全不能透过。

Part.2有毛细作用的防水材料，是采用各种类型的防水剂成型的砂浆及砼、聚合物水泥防水材料为主体。这类材料的特点是，自身有一定的吸水性，允许水通过衔接的界面有一定的渗入，并依材料自身密度的差异，在不同厚度下将水逐渐屏蔽住，达到抗渗、防水的目的。具有毛细作用的防水材料抵制压力水的能力即抗渗水的能力和该能力的持续时间是有区别的，它明显地依赖于材料自身的密度和厚度。

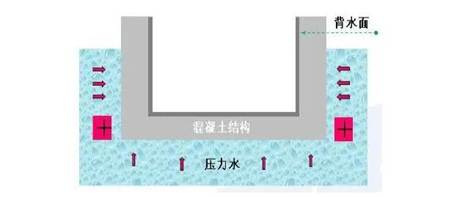

防水和抗渗水在概念上有区别，抗渗水能力是指防水材料抵制有压力水的防水能力。柔性材料耐水性指标，一般都是在0.2~0.3MPa的水压下，保持30分钟观察材料透水情况，这种实验方法表征出的耐水性，适用于柔性材料做迎水面防水使用时的技术参数，但是用在长期受压力水作用下的背水面时，由于柔性材料自身材质特性所决定，抗渗水能力大大低于迎水面。主要的原因是：一则在压力水作用下防水层易与基层脱开，加上柔性材料完全不透水，从渗水面到完全不渗水面会聚集压力水；二则其界面间不断增多的压力水会对柔性防水层形成很大的压力，使防水层起鼓、伸长、减薄、挤破，失去防水功能。

掺有防水剂的刚性防水材料和刚柔相济的聚合物水泥类防水材料，其迎水面和背水面的抗渗强度无区别。

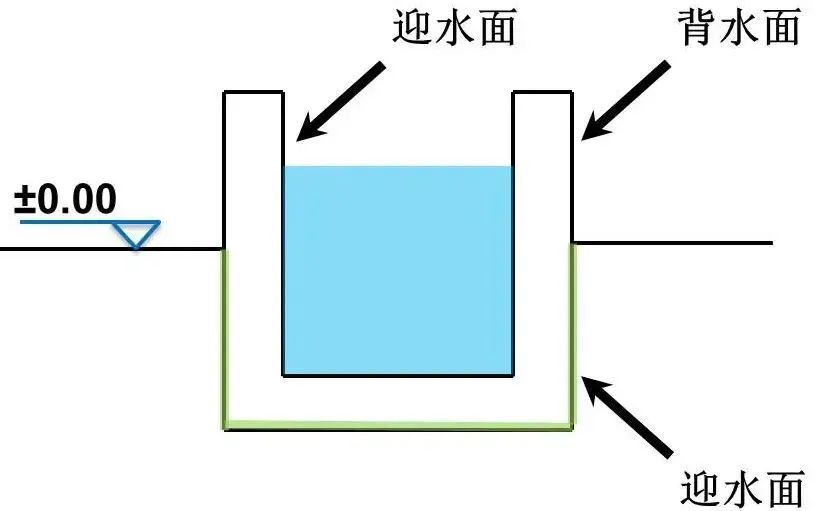

02背水面防水的特殊性

1、柔性材料溶剂型或反应型涂膜、高分子卷材、改性沥青卷材自身与砂浆、混凝土的材性相差甚远，难以达到与基面牢固衔接形成一整体。

2、柔性材料在做迎水面防水时，能呈现出良好的防水能力，但用于有渗水压的背水面其抗渗水的能力远不能达到迎水面效果。

03选材及用材

Part.2掺有防水剂的砂浆及混凝土。

Part.3聚合物水泥类防水材料。使用中应注意各类材料的所长和其所短，以便正确合理用材，达到耐久、可靠的防水目的。

Part.1选用水性涂膜类材料时，应充分考虑施工的环境、湿度及通风情况。

Part.2选用水泥聚合物基复合涂料时，应注意材料168小时浸水后的力学性能指标。

Part.3选用防水剂类产品时，应充分考虑砂浆在硬化过程中及硬化后的体积收缩问题。

Part.4选用聚合物水泥类防水砂浆及砼时，应考虑不同类别聚合物水泥的体积收缩值、粘结强度，以及拌合过程中聚合物胶乳与水硬性材料的相适性。
